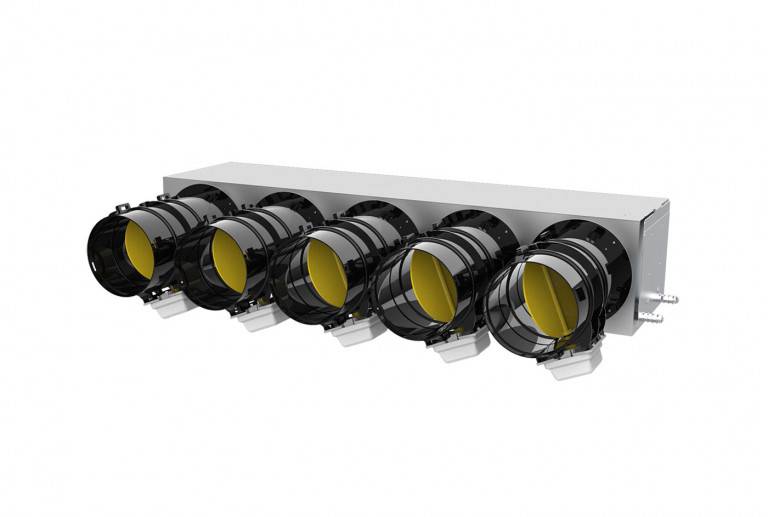

Proair Pack Cab 5L Plenum Coibentato con serrande motorizzate da 150 a 5 Zone Per Condizionatore Canalizzato

Kit Completo Plenum Coibentato con serrande motorizzate a 5 Zone Per Condizionatore Canalizzato

Il kit per gestione multi-zona Tecnosystemi climatizzatore Canalizzabile a 5 zone PROAIR PACK CAB ORANGE 5L per la distribuzione dell'aria con serrande motorizzate a 5 Zone Per Condizionatore Canalizzato, è il sistema costituito da: Plenum con plenum in lamiera coibentata; Centralina “Polaris”, Serrande motorizzate, Cronotermostati STEALTH 3X, kit by pass meccanico e cavo di matassa.

I sistemi preassemblati PROAIR PACK CAB-L sono ideati per facilitare e velocizzare l'installazione di un impianto canalizzato.

Sarà sufficiente indicare, in fase d'ordine, il modello del plenum o in alternativa comunicare la dimensione del plenum e specificare il codice del sistema PROAIR PACK prescelto.

Il sistema viene fornito completo di centralina “Polaris”, cronotermostati e kit by pass meccanico da installare sul plenum (completo di ghiera di fissaggio e contrappeso).

Al fine di garantire facilità e velocità di installazione il sistema PROAIR PACK CAB-L è completamente assemblato, configurato e testato al 100% da personale qualificato.

Attenzione! Verificare con il costruttore dell'unità interna canalizzata la necessità di utilizzare un'interfaccia adeguata per il controllo della stessa (obbligatorio se non si utilizza il protocollo di comunicazione).

Il sistema PROAIR PACK CAB ORANGE 5L è composto da:

N°1 plenum di mandata coibentato per unità canalizzata

N°1 centralina “Polaris” con protocolli precaricati, app, Alexa e Google Home cod. GAD100012

N°5 serrande motorizzate diametro 150 cod. GAD300019

N°5 cronotermostati STEALTH 3X retroilluminati (colore bianco ad incasso alimentazione a filo) cod. GAD100015

N°1 kit by pass meccanico da fissare sul plenum (completo di ghiera di fissaggio e contrappeso) cod. GAD300006

N°1 cavo in matassa da 50 m, 4 poli per collegamento cronotermostati

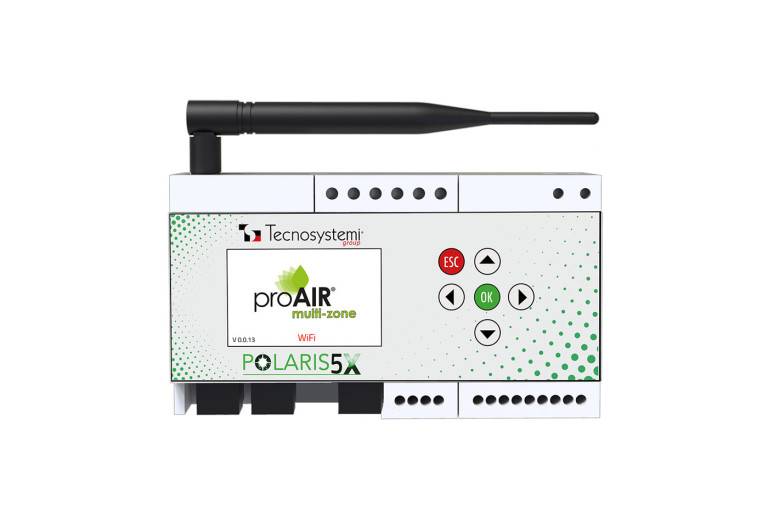

POLARIS 5X (WI-FI) centralina unica di comando con display a colori, protocolli di comunicazione e app Alexa - Google Home

La centralina "Polaris 5X" rappresenta la nuova generazione di centralina intelligente per le importanti caratteristiche presenti nel prodotto rispetto alle precedenti versioni.

È dedicata una particolare attenzione alla gestione delle unità canalizzate fancoil con motore a 3 velocita e 0-10V.

La centralina "Polaris 5X" oltre alle due regolazioni già in uso (on-off e con protocollo IR), contiene pertanto in unico prodotto 4 tipologie di controllo dei ventilatori delle unità canalizzate presenti nel mercato.

La centralina "Polaris 5X" inoltre, prevede la possibilità di utilizzare il misuratore di consumi il cui funzionamento, mediante segnale RF, prevede la lettura dei dati relativi ai consumi in tempo reale direttamente nel display della centralina e nell’ applicazione "Proair Multi-zone" con il supporto di tabelle e immagini grafiche.

La centralina "Polaris 5X" abbinata al misuratore di consumi rispetta quanto previsto dalle normative in vigore in materia di detrazione relative alle spese di riqualificazione energetica soddisfacendo i seguenti requisiti:

• Evidenziare i consumi energetici mediante la fornitura periodica dei dati

• Mostrare le condizioni di funzionamento correnti e la temperatura di regolazione degli impianti

• Consentire l'accensione, lo spegnimento e la programmazione settimanale degli impianti da remoto

La centralina "Polaris 5X", caratterizzata dal nuovo display a colori, presenta un menù di configurazione molto intuitivo e di facile consultazione per l’attività dell'installatore e del centro assistenza.

Caratteristiche

Alimentazione 230 V - 50/60 Hz

Dimensioni L 160 x H 90 x P 34 mm

Fissaggio a parete o su guida DIN

Display LCD 2,5” a colori

Tastierino di configurazione a membrana

Trasmissione dati in RF 868 MHz con portata a 50m in campo aperto

Trasmissione dati tramite cavo 4 x 0.22 con portata a 100 m max tra Polaris 5X e ultimo crono

Gestione ON/OFF

Gestione della deumidificazione in funzione raffrescamento a pavimento con EV

Gestione 0-10V

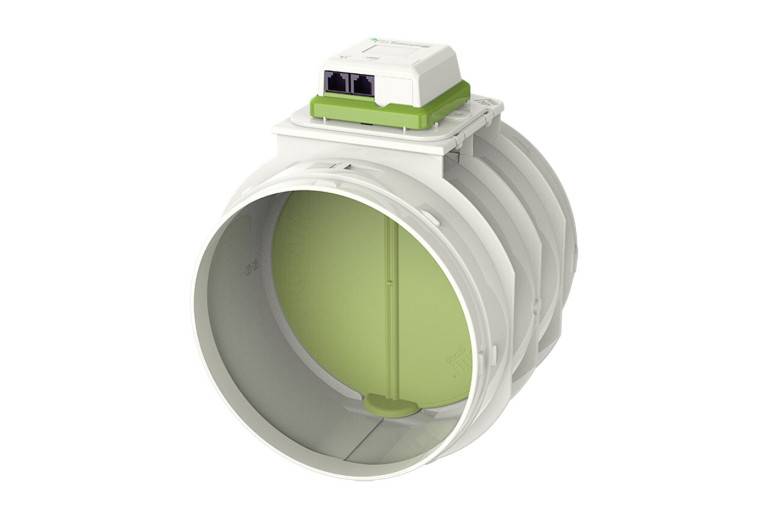

PROAIR MULTI ZONE serranda circolare motorizzata / bypass circolare motorizzato per sistema

Le serrande circolari motorizzate per sistema "Proair Multi-zone" si integrano perfettamente negli impianti canalizzati nuovi ed esistenti, dialogando direttamente con la centralina del sistema.

Le bocchette si collegano tra loro mediante il sistema a cascata.

Il cavo di collegamento utilizzato è di tipo telefonico a 8 fili con connessione plug RJ45, presente all’interno di questo catalogo in diverse metrature già intestato.

Opportunamente configurata tramite la centralina "Polaris", la serranda può assumere la funzione di by pass circolare motorizzato.

La gestione automatica o manuale della serranda permette alla farfalla di portarsi in una delle 4 posizioni prestabilite dal sistema: 0%, 33%, 66% e 100%.

Attenzione! Utilizzare esclusivamente cavi Tecnosystemi S.p.A. - non utilizzare cavi diversi da quanto indicato per non compromettere il corretto funzionamento del sistema.

Obbligatorio prevedere sempre la botola di ispezione per accedere alla centralina e alle serrande.

Installare sempre le serrande con il motore rivolto verso il basso.

Caratteristiche

Motore estraibile e posizionabile a: 0° - 90° - 180° 270° - 360°

Realizzata in materiale plastico anticondensa

Garantisce l’isolamento termico tra la superficie interna ed esterna

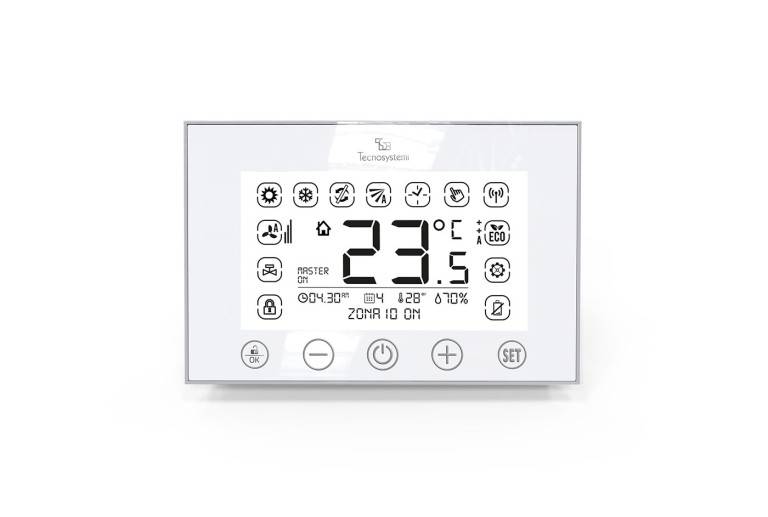

STEALTH 3X cronotermostato ad incasso retroilluminato cablato touch

Il cronotermostato "Stealth 3X" è la versione ad incasso e del sistema "Proair Multi-zone".

Si applica utilizzando le viti e la dima in dotazione, all’interno delle tradizionali scatole elettriche da incasso tipo E503.

L’alimentazione del cronotermostato e la trasmissione dei dati con la centralina avvengono mediante cablaggio di tipo bus filato a 4 poli (4 X 0,22).

La presenza dei tasti touch e del display LCD da 4,5” rendono il cronotermostato facile ed intuitivo anche all’utente meno esperto.

Eseguite le dovute configurazioni del sistema direttamente dalla centralina, il cronotermostato permette di compiere operazioni rapide per la gestione della zona, regolandone la temperatura di set point, il flusso dell’aria emessa dalle serrande o bocchette e il blocco automatico delle funzioni, evitando operazioni accidentali o svolte da personale non addetto.

Caratteristiche

Alimentazione e trasmissione dati: cavo 4 poli

Display LCD 4,5” sfondo bianco retroilluminato

Tastiera touch

Funzioni crono o manuale

Regolazione della serranda e bocchetta in automatico o manuale

Blocco del cronotermostato

Scala temperatura °C / °F

Indicazione dell’UR in %

Controllo dell'umidità in modo raffrescamento radiante con modulo relè

Predisposto per contatto finestra

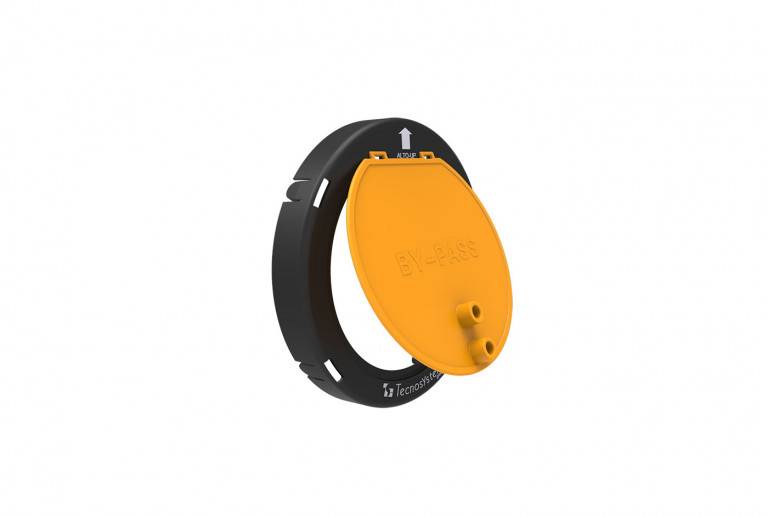

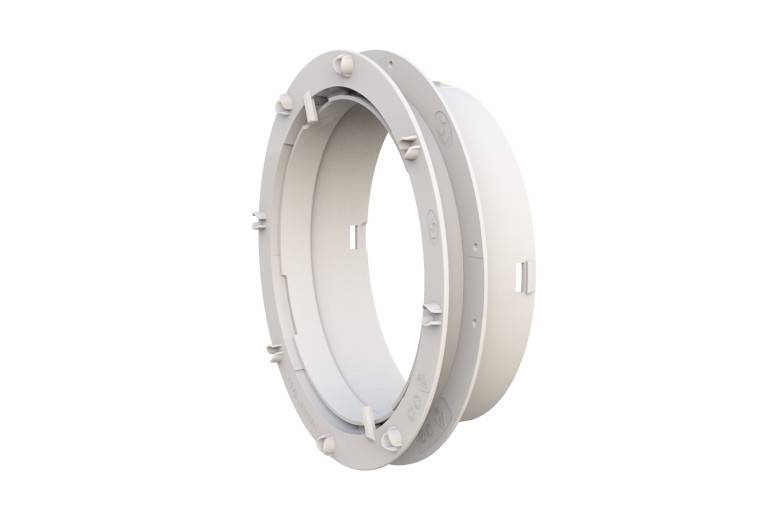

By pass circolare meccanico ø 200 per plenum EOLO - EOLO MINI

Il by pass permette di compensare il flusso dell'aria in uscita dai plenum EOLO - EOLO MINI, evitando fenomeni di rumorosità nelle zone ancora aperte. Il by pass realizzato in plastica ABS antiurto lavora con la spinta dell'aria in eccesso nel plenum. La presenza dei contrappesi regolabili lo riporterà in posizione. Si applica con una leggera pressione su uno dei due lati del plenum. Assicurarsi che l'apertura sia rivolta verso il basso. La regolazione del contrappeso si effettua con più dadi avvitati sui bulloni.

Caratteristiche

Il by pass permette di compensare il flusso dell'aria in uscita dai plenum EOLO - EOLO MINI, evitando fenomeni di rumorosità nelle zone ancora aperte.

Il by pass realizzato in plastica ABS antiurto lavora con la spinta dell'aria in eccesso nel plenum.

La presenza dei contrappesi regolabili lo riporterà in posizione.

Si applica con una leggera pressione su uno dei due lati del plenum.

Assicurarsi che l'apertura sia rivolta verso il basso.

La regolazione del contrappeso si effettua con più dadi avvitati sui bulloni.
